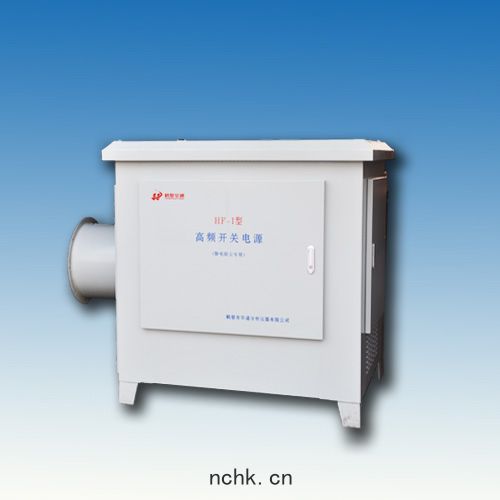

HF-1型高頻開關電源

型號：HF-1型
類別：高頻除塵係列
產地：河南鶴壁

更新時間：2026-04-01
點擊次數：2920次
HF-1型高頻開關電源是我公司利用高頻開關技術自行研發的寬域調頻逆變式電除塵器供電裝置，采用國際上先進的高頻開關技術，為高壓靜電除塵設備提供從接近純直流方式到脈動幅度及頻率變化區域很大的電源供給。

HF-1型高頻開關電源采用一體化設計，將變壓器，高壓，低壓電路以及散熱和輔助電路全部集成於一個殼體內，產品體積小，結構緊湊，布局合理，實用可靠，美觀大方。便於安裝調試與備件的更換以及日常維護。

高頻變壓器，具有輸出功率大，自身損耗小的優點，體積重量僅有工頻變壓器的1/3，自身損耗僅為工頻變壓器的1/4。

高頻開關電源防護等級為IP34，產品全能適應戶外惡劣環境下長期連續工作的防護等級要求。

本產品采用油循環冷卻和強製風冷兩種措施，采用該散熱係統，在功率變換器工作在最大功率時，開關管表麵的溫升不超過30℃，開關管內部的溫度始終低於允許的最高溫度，保證了變換器的可靠運行。

供電為三相平衡供電對電網影響小，功率因數>0.9，轉換效率>0.93。

輸出電壓紋波係數小，因高頻電源輸出的電壓紋波係數小，有利於提高閃絡電壓，提高電暈功率，提高電除器除塵效率。

與工頻電源相比，高頻電源的適應性更強。高頻電源的輸出由一係列的高頻脈衝構成，可以根據電除塵器的工況提供最合適的電壓波形。間歇供電時，可任意調節占空比。

與工頻電源相比，高頻電源的火花控製特性好，僅需很短時間（<10us，而工頻電源需10ms）即可檢測到火花發生並立刻關閉供電脈衝，因而火花能量很小，電場恢復快，提高了電場的平均電壓，提高了除塵效率。

高頻電源采用集成一體化結構的體積更小，重量更輕，高頻電源直接安裝在電除塵器頂部，節省配電室空間，節省大部分信號電纜和控製電纜，減少安裝費用。

完善的保護功能，保證設備的安全可靠運行，具有輸入過流保護，IGBT過流過熱保護，輸出開路短路保護，IGBT散熱器和變壓器油過熱保護等。

采用標準的CAN 協議通訊，可以方便與上位機係統通訊。

高頻電源的優勢：

1，增大電暈功率，除塵效率高。

2，電力能力消耗小，可節省電費40%以上，節能降耗。

3，保護功能能完善，具有短路，開路，過流，超溫保護等功能！

4，體積小，重量輕，功效大，輔助設備少，安裝方便，減少安裝費用，節省配電室空間。

5，工況適應性強，可有效對付高濃度和高電阻粉塵。

6，由上位機係統集成控製，可一機多控，操作方便，集成化程度高。

7，可以適應-45℃-60℃的環境溫度，耐寒，耐高溫，適應性強！

HF-1型高頻電源產品的性能指標如下：

額定直流輸出電壓：72KV，80KV

額定直流輸出電流：0.8A，1.0A，1.2A，1.6A

輸入電壓：三相AC380 V，50Hz

輸出頻率：10K～50KHz

轉換效率：＞93%

功率因數：＞0.90

通訊接口：CAN

煙塵排放：減少30%以上

供電電耗：減少40%以上
